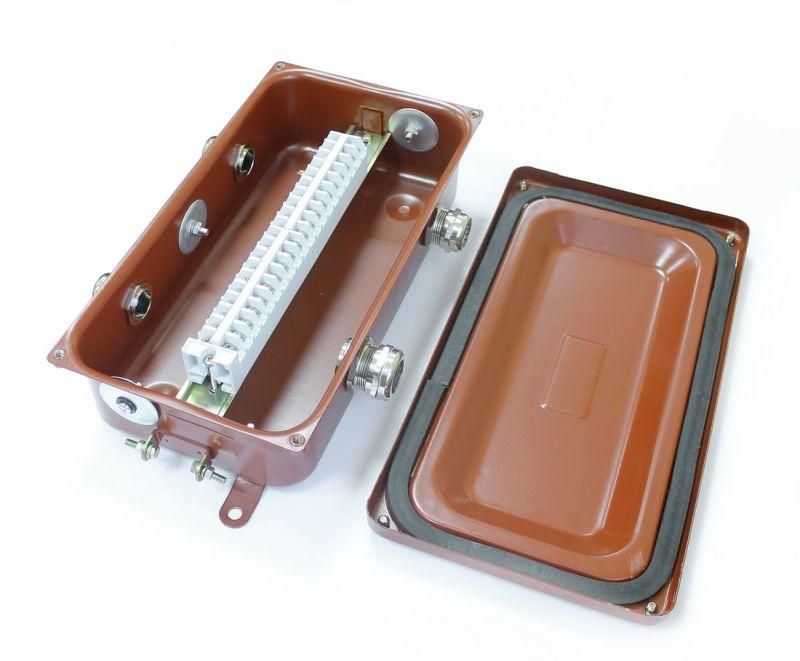

• НАЗНАЧЕНИЕ изделие КЗНС представляет собой герметичную разборную металлическую коробку с кабельными вводами и предназначено для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольными кабелями с числом жил до 52 и силовыми кабелями с алюминиевыми и медными жилами сечением от 1,5 до 6,0 кв.мм. Коробка укомплектована клеммами, количество определяется модификацией коробки. • ОБЛАСТЬ ПРИМЕНЕНИЯ Соединение, разветвление и монтаж электрических цепей с напряжением до 660В и токами не более 10 или 16А (ток определяется модификацией коробки) на промышленных и коммерческих объектах без специальных требований к взрывозащищенности оборудования. • ПРИНЦИП ДЕЙСТВИЯ Перед монтажом кабелей коробка вскрывается, через кабельные вводы проводятся и разделываются кабели, электрический контакт жил обеспечивается клеммами. После завершения электромонтажа коробка собирается, может быть закреплена на опорной поверхности. Конструкция коробки обеспечивает IP65, климатическое исполнение У2. • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ набор электромонтажного инструмента;
Характеристики
Код ETIM
|
Коробка клеммная |
Кратность товара
|
1 |
Страна происхождения
|
Российская Федерация |
Гарантийный срок
|
2 года |
Степень защиты IP
|
IP65 |
Длина
|
336 |
Не содержит (без) галогенов
|
Да |
Способ монтажа
|
Открытой установки |
Температура эксплуатации
|
-40...60 |
Глубина
|
100 |
Ширина
|
175 |
Возможность расширения
|
Нет |
С прозрачной крышкой
|
Нет |
Для зоны взрывозащиты по пыли (Директивы ATEX ЕС)
|
Нет (без) |
Номинальное напряжение изоляции Ui
|
660 |
Фиксация крышки
|
Винтовое |
Количество входов, вводов
|
7 |
Пломбируемая
|
Нет |
Взрывопроверенное исполнение
|
Нет |
Толщина плиты шкафа
|
2 |
Максимальное сечение проводника
|
4 |
С крышкой
|
Да |
Степень защиты (NEMA)
|
4 |
Огнестойкая целостность цепи (по стандарту DIN 4102-12)
|
Нет (без) |
Количество соединительных клемм
|
20 |
Вес, кг
|
2.59 |
Материал
|
Сталь |
