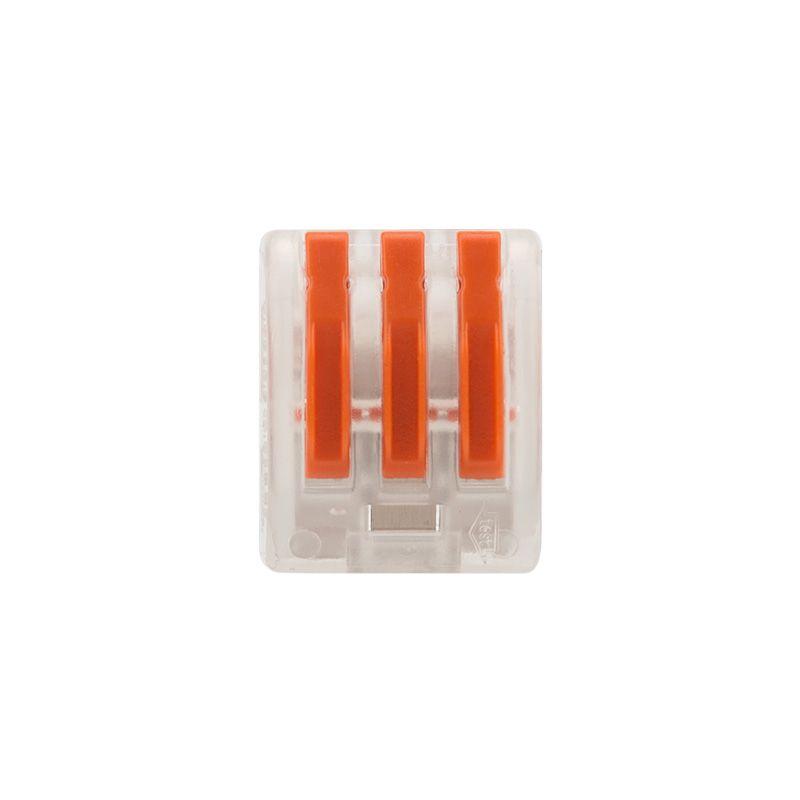

Соединительная многоразовая клемма REхANT на 3 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника. Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке. Характеристики: Размер: 17х14.5х20.5 мм Материал: Полиамид 66 Количество контактов: 3 Материал контактов: луженая медь Зажим: сталь Цвет: прозрачный Напряжение: 400 В Материал подключаемых проводов: Cu Типы подключаемых проводов: одножильные, многожильные Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А\28-12 AWG Поддерживаемое сечение: 3х0.08-4 кв.мм (одножильный провод), 3х0.08-2.5 кв.мм (многожильный провод) Рабочая температура: –40...+85 ?C
Характеристики
Цвет
|
Светло-серый |
Номинальный ток
|
32 |
Номинальное поперечное сечение
|
.08...4 |
Код ETIM
|
Зажим безвинтовой клеммный |
Кратность товара
|
1 |
Страна происхождения
|
Китай |
Гарантийный срок
|
24 месяца |
Номинальное напряжение
|
400 |
Подходит для многопроволочных проводников
|
Да |
Количество зажимов, клемм
|
3 |
Подходит для гибкого провод(ник)а
|
Да |
Подходит для однопроволочных проводников
|
Да |
С рычагом управления
|
Да |
Сечение гибкого проводника с наконечником
|
.08...2.5 |
Диаметр кабеля
|
.8...2.5 |
Вес, кг
|
0.225 |
